사용 Tool + 강점
PCB 설계부터 제조, MST/부품구매대행까지 One-Stop PCB Total Solution을 제공합니다.
사용 Tool
설계 업무 강점
A
- ? 다품종 동시진행 가능
(Lib공유, X cross check)
- ? High Speed B/D 설계
(Differential Pair, 패턴제어)
- ? RF B/D 설계
- ? 고난도/고밀도 SMD 및 BGA 설계
- ? Impedance Control 설계
- ? POV(Pad On Via) 설계
- ? Crosstalk Control
- ? EMI, Noise 대응설계 Know-how
B
- ? Orcad Net list 만을 이용한 설계 및
Back Annotation
- ? Power logic Net list만을 이용한 설계 및
Back Annotation
- ? LMS(LIB Management System)이용한
회사 별 고유 Lib
- ? 기능을 고려한 Manual Routing 및
Auto Routing
- ? DFM(Design For Manufacturing)을
고려한 PCB 설계 적용
C
- ? 풍부한 라이브러리 구축
→LMS 연계로 부품 표준화
- ? 양산성 및 시험성을 고려한 PCB 설계
- ? 보드별 완벽한 Data Base 구축 및
Back up 관리
- ? 다른 CAD TOOL에서 Mentor로의
Conversion 가능
- ? 멀티 다중작업을 통한 납기단축 service
- ? A/W 작업을 돕는 여러가지 tools 개발
보유(부품자동생성, check용 tool, 완벽한
Documents제공, 양산성을 고려한
PCB설계지원)→PCB수정 최소화
A/W Tool 호환

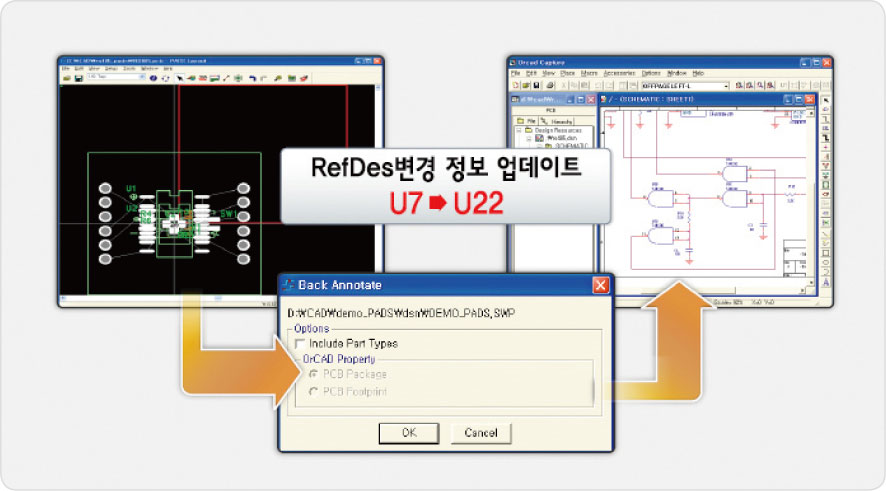

Back Annotate
Layout의 RefDes(U?) 변경 정보 및 PCB Foot Print, 부품 좌표, RefDes좌표 값을 OrCAD 회로도에 업데이트할 수 있습니다.

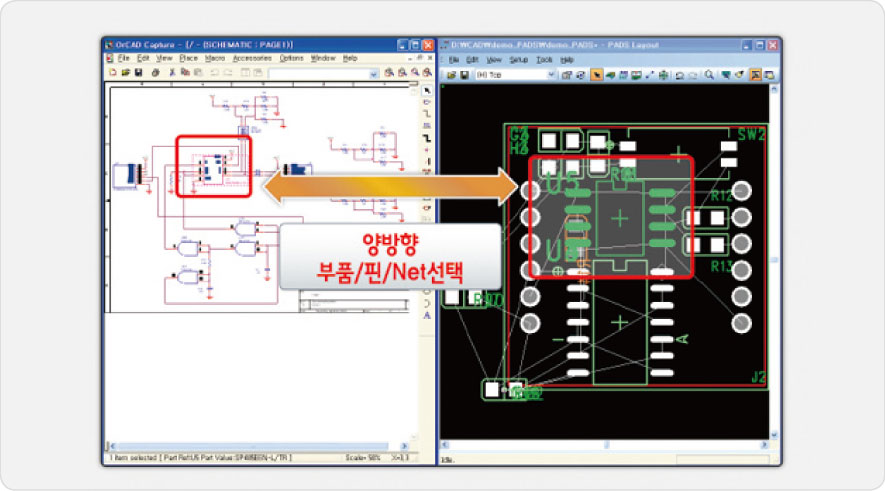

Cross-Probing/Selection
OrCAD Capture와 PCB Layout간 양방향 Cross-Probing/Selection이 가능합니다

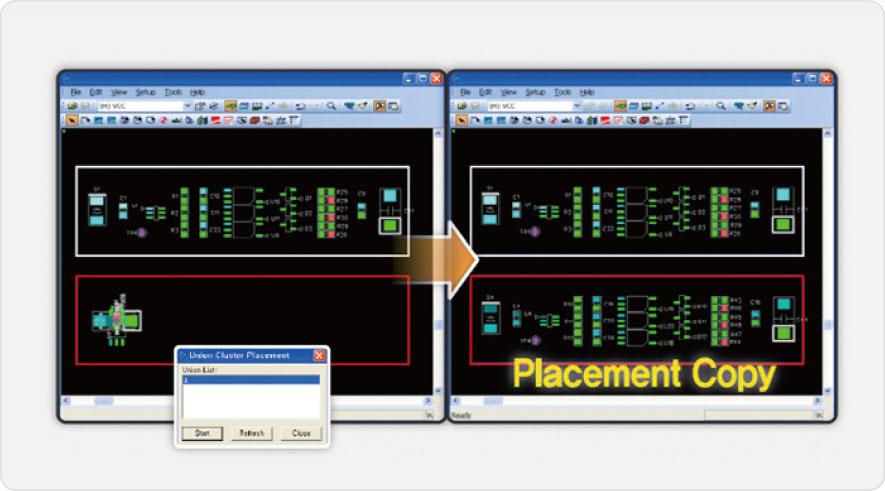

Placement Block Copy
동일한 Block이 여러 개인 경우 하나의 Block을 배치한 후 나머지 Block을 처음 배치한 Block과 동일하게 복사할 수 있습니다.

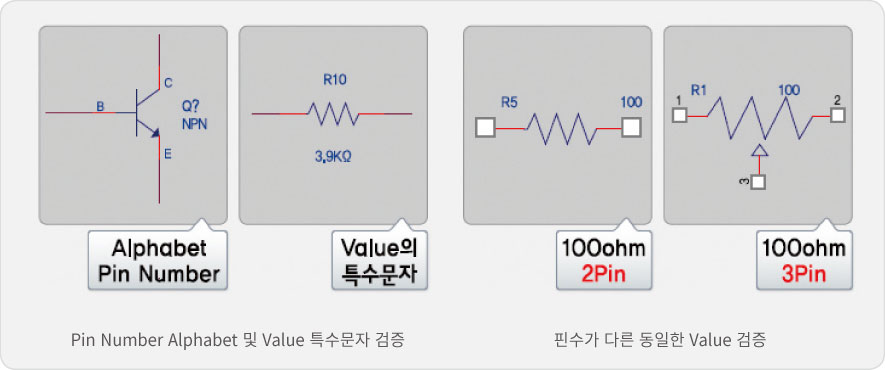

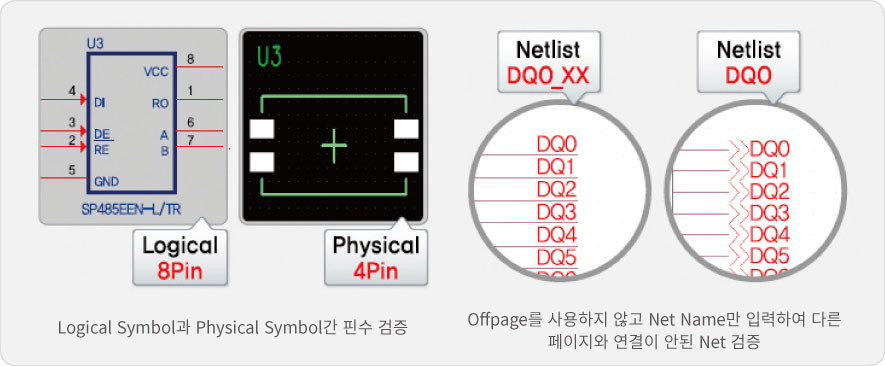

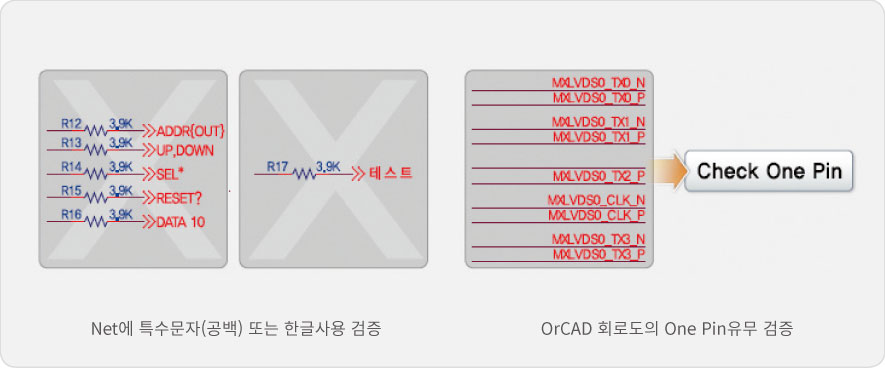

Advanced DRC
OrCAD 회로도를 이용하여 PCB Layout 데이터를 생성하는 과정에서 발생할 수 있는 설계 오류를 검증할 수 있습니다.
